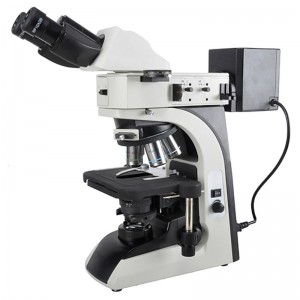

Microscope métallurgique BS-6010R/TR

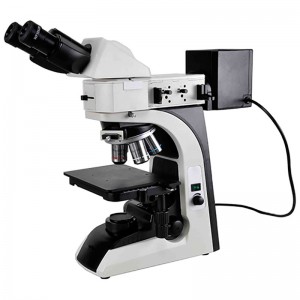

BS-6010BR
BS-6010BTR
Introduction
Les microscopes métallurgiques BS-6010R/TR sont des microscopes métallurgiques de haut niveau avec un système d'éclairage réfléchi/transmis et réfléchi, ils peuvent non seulement être utilisés pour identifier et analyser une variété de métaux, alliages, matériaux non métalliques et la structure organisationnelle et les circuits intégrés, mais peut également être appliqué sur des microparticules, des fils, des fibres, des revêtements de surface tels que certaines des conditions de surface.Des caméras numériques peuvent être ajoutées au tube trinoculaire pour prendre des images et faire des analyses d'images.
Caractéristique
Le système optique infini offre d'excellentes fonctions optiques.
Microscope métallurgique de laboratoire, y compris champ clair, champ sombre, polarisation et système d'observation DIC.
Système puissant transmis et réfléchi avec éclairage Kohler.
Instrument idéal pour l'inspection industrielle et la recherche scientifique.
Application
BS-6010R/TR est largement utilisé dans les instituts et les laboratoires pour observer et identifier la structure de divers métaux et alliages, il peut également être largement utilisé dans l'industrie électronique, chimique et d'instrumentation, observer le matériau opaque et le matériau transparent, tel que le métal, céramique, circuits intégrés, puces électroniques, cartes de circuits imprimés, panneaux LCD, film, poudre, toner, fil, fibres, revêtements plaqués et autres matériaux non métalliques, etc.
spécification
| Article | spécification | BS-6010BR | BS-6010BTR |
| Système optique | Système optique infini | ● | ● |
| Tête de visualisation | Tête d'observation binoculaire Siedentopf, inclinée à 30°, distance interpupillaire 48-75mm | ● | ● |
| Tête d'observation trinoculaire Siedentopf, inclinée à 30°, distance interpupillaire 48-75mm | ○ | ○ | |
| Oculaire à champ extra large | WF10×/22 | ● | ● |
| Oculaire WF10×/22 avec échelle de réticule | ● | ● | |
| EW15×/16 | ○ | ○ | |
| EW20×/12 | ○ | ○ | |
| Objectif achromatique à plan infini | 5×/0.12/∞/- (BF/DF) LWD 10mm | ● | ● |
| 10×/0.25/∞/- (BF/DF) LWD 10mm | ● | ● | |
| 20×/0.40/∞/0 (BF/DF) LWD 5.0mm | ● | ● | |
| 50×/0,75/∞/0 (BF/DF) LWD 1,3 mm | ● | ● | |
| 100×/0,90 (sec)/∞/0 (BF/DF) LWD 0,7 mm | ● | ● | |
| 40×/0,65/∞/0,17 (BF) WD 0,6 mm |
| ● | |
| 100×/1.25/∞/0.17 (BF) WD 0.16mm |
| ● | |
| Embout nasal | Nez quintuple vers l'arrière | ● | ● |
| Organiser | Platine mécanique double couche 216 × 150 mm, plage de déplacement 78 × 54 mm |
| ● |
| Platine mécanique double couche 188 × 148 mm, plage de déplacement 78 × 54 mm | ● |
| |
| Mise au point | Réglage grossier et fin coaxial, division fine 2 μm, plage de déplacement 30 mm | ● | ● |
| Éclairage Kohler | Lumière halogène réfléchie 12 V/50 W, centre et luminosité réglables | ● | ● |
| Lumière halogène transmise 12 V/20 W, centre et luminosité réglables |
| ● | |
| Polariseur et analyseur | ● | ● | |
| Fixation DIC | ○ | ○ | |
| Filtre vert, gris et givré | ● | ● | |
| Accessoires | Presse-échantillon | ○ | ○ |
| Adaptateur photo (utilisé pour connecter un appareil photo reflex numérique au microscope) | ○ | ○ | |
| Adaptateur vidéo 0,5 × avec monture C | ● | ● | |
| Micromètre de scène 0,01 mm | ● | ● |
Remarque : ●Pièces standard ○Pièces en option

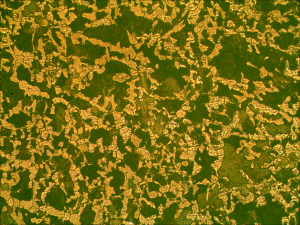

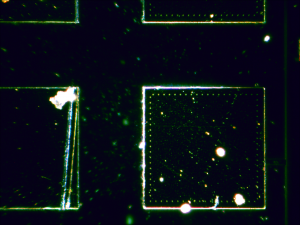

Exemples d'images
